一、變頻器安裝一般要求

1、環境溫度

一般適用于-10～40℃、海拔低于1000m、相對濕度不大于90%的環境中工作。環境溫度若高于40℃，每升高1℃，變頻器應降額5%使用。

2、現場條件

1）無腐蝕，無易燃、易爆氣體和液體；無灰塵、漂浮性的纖維及金屬顆粒；無電磁干擾。

2）安裝場所的基礎、墻壁應堅固無損傷、無振動。

3）安裝位置應避免陽光直射。

4）驅動防爆電動機時，變頻器無防爆結構，應將變頻器設置在危險場所之外。

3、安裝方式

1）變頻器必須垂直安裝，若多臺變頻器安裝在同一裝置或控制箱里時，宜橫向并列安裝。若采用縱向方式安裝，變頻器間應加裝隔熱板。

2）墻掛式安裝變頻器與周圍物體之間的距離，兩側不小于100mm，上下不小于150mm。

3）環境比較潔凈，塵埃少時，單臺變頻器安裝宜采用柜外冷卻方式；若采用柜內冷卻方式，應在變頻器柜柜頂安裝抽風式冷卻風扇。

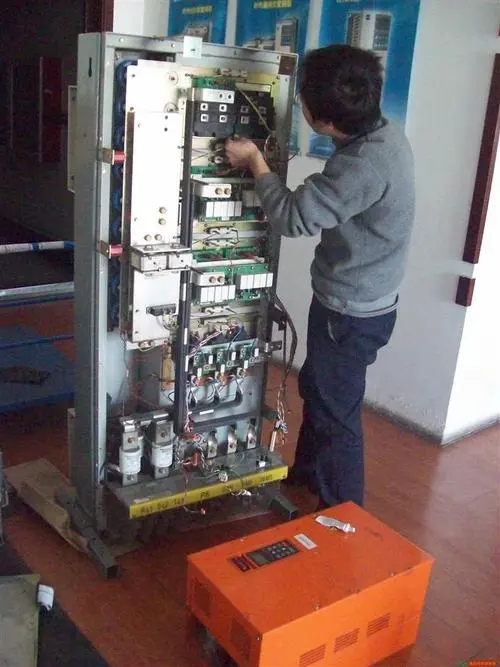

二、變頻器主回路接線

1、電纜線屑、金屬屑、短斷頭及其螺桿、螺母等不得遺落在變頻器內部。

2、變頻器輸入端（R、S、T），輸出端（U、V、W）接線應正確，電纜芯線連接無松動。端子接線裸露部分與其他端子帶電部分間應做好絕緣隔離。

3、變頻器輸出端子排上的N端子不得接至輸入電源中性線端子上。

三、變頻器控制回路接線

1、控制回路與主回路的配線、模擬信號回路與反饋信號回路的配線應分開，且保持一定的距離。

2、變頻器控制回路中的繼電器觸點端子引線與其他控制回路端子的連線，應按區域配線。

3、變頻器控制回路配線應采用屏蔽線或屏蔽電纜。

4、模擬量控制線應采用屏蔽線或屏蔽電纜，屏蔽一端應接至控制電路的公共（COM）側，不得接至地端（E）或大地，另一端可懸空。

5、開關量控制線未采用屏蔽線，同一信號兩根線應絞結后分別連接。

四、變頻器接地和防雷接線

1、變頻器接地線截面不應小于2m㎡，長度宜控制在20m內。

2、雷電活躍地區，電源進線側應裝設變頻器專用避雷器，或按規范在變頻器安裝處20m的距離以外預埋鋼管保護接地裝置。

3、多臺變頻器接地時，變頻器應分別與大地相連，不得一臺變頻器的接地端與另一臺變頻器的接地端連接后再接地。

4、變頻器的接地端子（PE）可與電機電纜的接地線相連接。

五、變頻器的“EMC電磁兼容性”接線

1、傳動柜中所有電氣設備接地良好，接地線應連接至公共接地點或接地母排上，宜用高頻時阻抗較低的扁平導體，例如金屬網編織線。

2、變頻器的電機電纜須采用屏蔽電纜，屏蔽層的電導截面積不小于每相導線芯截面積的1/10。

3、控制電纜應采用屏蔽電纜，屏蔽層應直接接至變頻器內部接地側，另一側可通過高頻小電容接地。

4、當屏蔽層兩端的差模電壓較低和連接到同一接地線上時，可將屏蔽層的兩端直接接地。

5、模擬信號的傳輸線應采用雙屏蔽的雙絞線，不同的模擬信號線單獨配線，不同模擬信號不得置于同一對公共反饋回線中。

6、低壓數字信號線應采用雙屏蔽的雙絞線。

7、電機電纜應單獨配線，其最小間距為500mm。

8、變頻器控制電纜和電源電纜的安裝與接線若有交叉，應按90°角交叉配線，采用專用夾子將電機電纜和控制電纜屏蔽層固定到接地點。

六、變頻器試運

1、空載試運

1）電動機的旋轉方向正確。

2）運轉至各頻率點電動機不得有異常振動、共振、振動噪聲。

3）參數設定程序重新檢查，確認參數設定值無誤。

4）輸出電壓和電流值應符合產品質量技術文件要求，三相平衡值不得大于10%。

2、帶負載試運

1）按正常負荷量運行，三相輸出電流值應符合預定值。

2）閉環控制系統的轉速反饋?zhàn)兓祽?yīng)符合產品質量技術文件要求。

3）電動機運行的平穩性，電動機和變頻器運行溫度變化應保持穩定。

4）各類保護性參數值具備有效性。

5）按工藝要求試運行，隨時監控并做好記錄。
