電抗器與低壓電力補償電容的三種接法
2023.03.13電抗器串聯在電容器與交流接觸器上，再接入三相交流電源中。
電力系統中所采取的電抗器常見的有串聯電抗器和并聯電抗器；其串聯電抗器的主要作用為限制短路電流；另外在電源濾波或功率因數補償中，與電容器串聯或并聯，其主要作用是用來限制電網中的高次諧波、操作過電壓引起的沖擊電流。

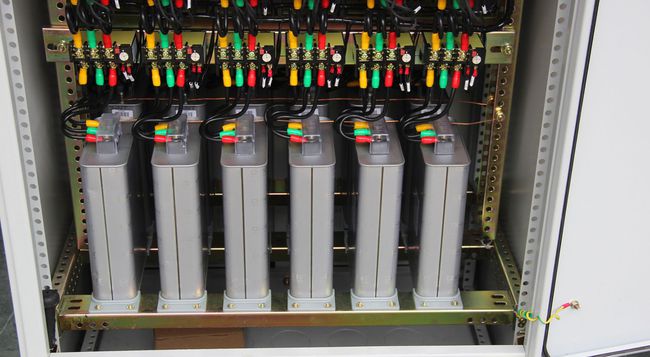

常見的低壓電力補償電容有三種接法，即星形接法、三角形接法、角內接法。
無論怎樣接，電抗器都是串聯在電容器中。
①星形接法時，每只電容器承受的電壓為相電壓220V；將三只補償電容器一端連接在一起，作為一個公共點與三相交流電源的零線N連接；電容器的另外三個接線端分別與電抗器的輸出的三個接線端連接；電抗器的輸入側的三個接線端與補償專用交流接觸器的輸出端連接；補償交流接觸器的三個輸入端分別連接至三相交流電的A、B、C相線上；注:這種裝置的交流接觸器在接觸器的輸入、輸出側的主觸頭上接有緩沖電阻器。
②三角形接法時。每只電容器所承受的電壓為線電壓380V；將三只電容器的每兩只電容接在一起，形成一個公共接線端；如下圖所示。
三個公共接線端分別接電抗器的輸出的三個端子；電抗器的三個輸入端接補償專用交流接觸器的三個輸出端；接觸器的三個輸入端與三相交流電源A、B、C連接在一起即可。
③角內接法。每只電容器所承受的電壓為線電壓380V，其接法與三角形接法類似；不過電抗器與電容器還是串聯形式。
需要注意的是，所有的接線端子、接線所使用的導線、電抗器的感抗值、補償電容器的容量值、補償專用交流接觸器的額定電流值必須與設計技術參數配套。
-
