分析斷路器手車操作方法和注意事項

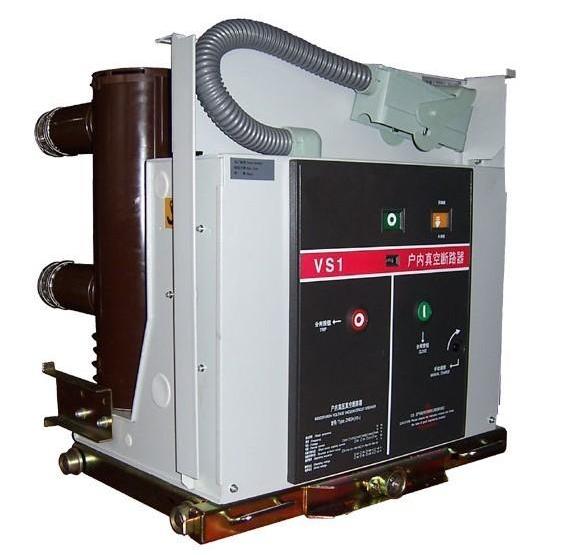

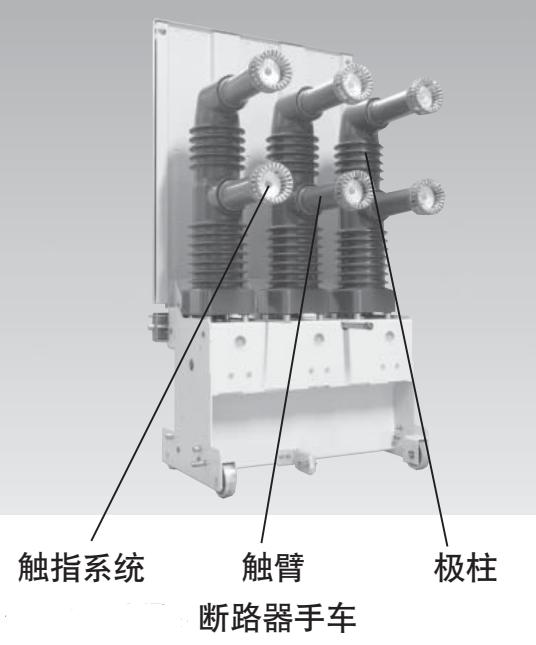

2023.06.14斷路器小車，每臺開關均裝于本身之小車上，與電動操作機構配合使用，它的構造包括鐵框架和導電部分兩部分組成。 鐵框架組裝在斷路器后側，上裝有若干拐臂的傳動主軸，與斷路器連接的絕緣拉桿，分閘彈簧，分閘定位，三對絕緣支持瓷瓶，傳動主軸的一端裝有一個連接操作機構的拐臂。

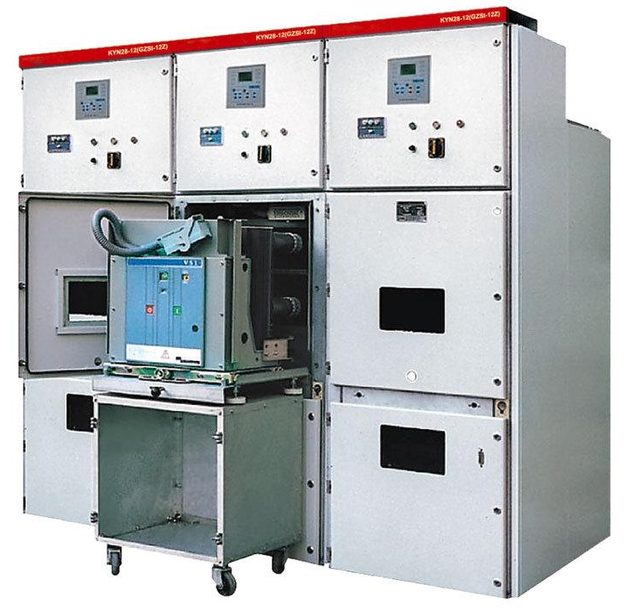

1、斷路器檢修后由專用小車送至斷路器室旁，調整好小車托板的的位置，使其與斷路器室底面處于同一平面。
2、雙手按住底盤聯鎖把柄，使聯鎖側的卡舌縮進孔中，然后用力向內推，直至卡舌到達定位口，松手讓卡舌卡進定位孔(不能用力猛推，以免讓卡舌變形或是底盤變形）。
3、開始轉動搖把，使斷路器小車慢慢前進，先到試驗位置，試驗位置可以進行模擬分合閘操作，可以對二次回路進行檢查。
4、在小車前進的過程中，合閘按鈕被鎖死，斷路器是不能進行合閘操作，當小車運行到合閘位置時，合閘鎖扣解開，才可以進行合閘操作。
斷路器手車操作注意事項
當接地開關處在合閘位置時，接地開關主軸聯鎖機構中的推桿被推入柜中的手車導軌上于是所配斷路器手車不能被推進柜內。
當手車在柜體的工作位置合閘后，在底盤車內部的閉鎖電磁鐵被鎖定在絲杠上而不會被拉動.以防止帶負荷誤拉斷路器手車。
對于電纜進線柜;母線分段柜和所用變方案,由于進線電纜側帶電,下門上裝電磁鎖,來確保在電纜側帶電時不能進入電纜室。
通過安裝在面板上的防誤型轉換開關(帶紅綠牌),可以防止誤分誤合斷路器。
斷路器手車在工作位置合閘后,出線側帶電此時接地開關不能合閘.接地開關主軸聯鎖機構中的推桿被阻止其操作手柄無法操作接地開關主軸。
