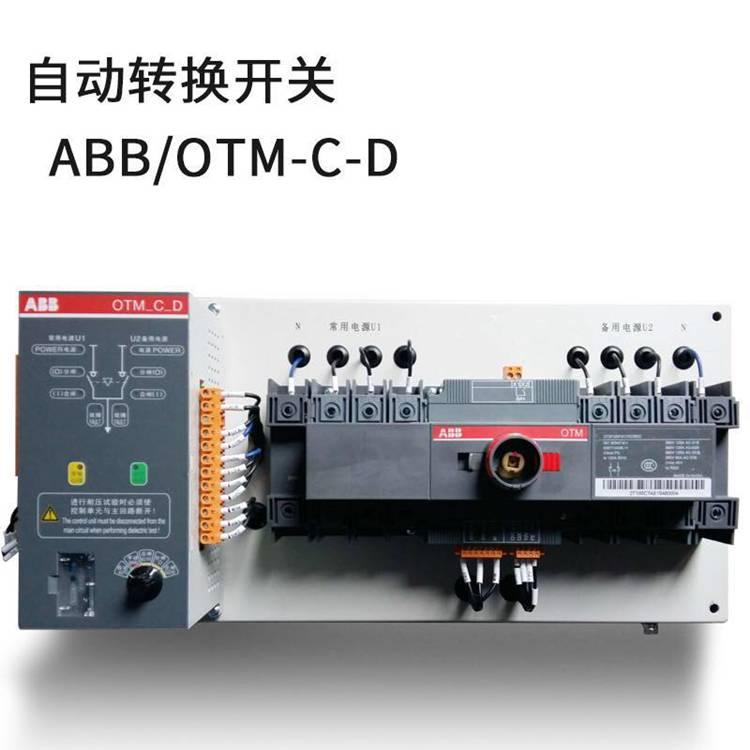

一、雙電源自動轉換開關的工作方式

電源端有電源監測裝置，一般情況下，市電優先，發電其次。通過機械聯鎖裝置實現雙電源間的切換.

根據電源系統的不同， 以及控制負載對電源切換方式和電源恢復后的復位方式的不同要求， 雙電源自動轉換開關分為三種工作模式：R-自投自復、S-自投不自復（自投手復）、F-電網-發電機。

1、R-自投自復

對兩路電源(分別稱為常用電源和備用電源) 進行自動切換。正常狀態時由常用電源供電， 當常用電源出現異常時， 經已設定的延時后自動切換至備用電源; 當常用電源恢復正常后， 經已設定的延時后由備用電源自動返回至常用電源。

2、S-自投不自復

對兩路電源進行自動轉換， 在常用電源出現異常時， 經已設定的延時后自動切換至備用電源， 但當常用電源恢復正常后， 不進行自動回復，可選擇手動方式轉換至常用電源 但當備用電源再現異常時自動切換至常用電源。

3、F-電網-發電機

對電網和發電機兩路電源進行自動切換， 發電設備通常為柴油發電機組。在電網電壓低于設定值時(一般為85 %額定電壓) ， 經發電延時指令發出發電指令(以一組常開常閉觸點控制) 。

當發電電壓達到85 %額定電壓時， 先從電網斷開負載電路， 經延時發出卸載指令， 卸去次要負載(以另一組常開常閉觸點控制) ，再經延時接通發電電源。

當電網電壓恢復正常(達到85 %額定電壓以上) 后， 經延時將負載電路從發電電源斷開， 再經延時， 自動切換到電網供電。

二、雙電源自動轉換開關怎么接

適用于交流50Hz或60Hz，額定工作電壓400V，額定工作電流63A及以下的雙回路供電系統?？筛鶕?jù)需要對兩路電源之間的選擇性轉換。產品具有短路、過載、欠電壓、失壓保護功能，同時還具有備消防、雙分和輸出合閘信號功能。特別適用于需有消防要求的寫字樓、商場、銀行、車站、醫院及高層建筑照明線路的安裝使用。

三、雙電源自動轉換開關的性質

雙電源自動轉變開關由單個（或幾個）轉變開關電器和其他必需的電器組成，用于監測電源電路、并將單個或幾個負載電路從單個通信電源轉變至另單個通信電源的開關電器。

雙電源自動轉變開關是采用塑殼斷路器或負荷開關，配以單片機為核心的自動控制器和帶機電聯鎖的控制機構，是一種性能完善、安全可靠、自動化程度高、使用范圍廣的雙電源自動轉變開關.雙電源自動轉變開關用于常用電源和備用電源之間的轉變，要求電源轉變開關的操作機構不應使負載電路與常用通信電源或備用通信電源長期斷開，電源轉變開關應提供指示所連接電源位置的輔助觸頭。
