斷路器電氣性能參數含義
2023.07.20有關斷路器的知識，斷路器主要電氣性能參數的含義說明，主要包括斷路器的額定電壓、額定電流、額定頻率、額定峰值耐受電流等，下面具體來看下。
斷路器電氣性能參數含義
1、額定電壓：指高壓斷路器所在系統的最高電壓。額定電壓的標準值如下。
①范圍I：額定電壓252kV及以下為3.6kV～7.2kV～12kV～24kV～40. 5kV～72. 5kV～126 kV～252kV。
②范圍Ⅱ：額定電壓252kV及以上為363kV～550kV～800kV。

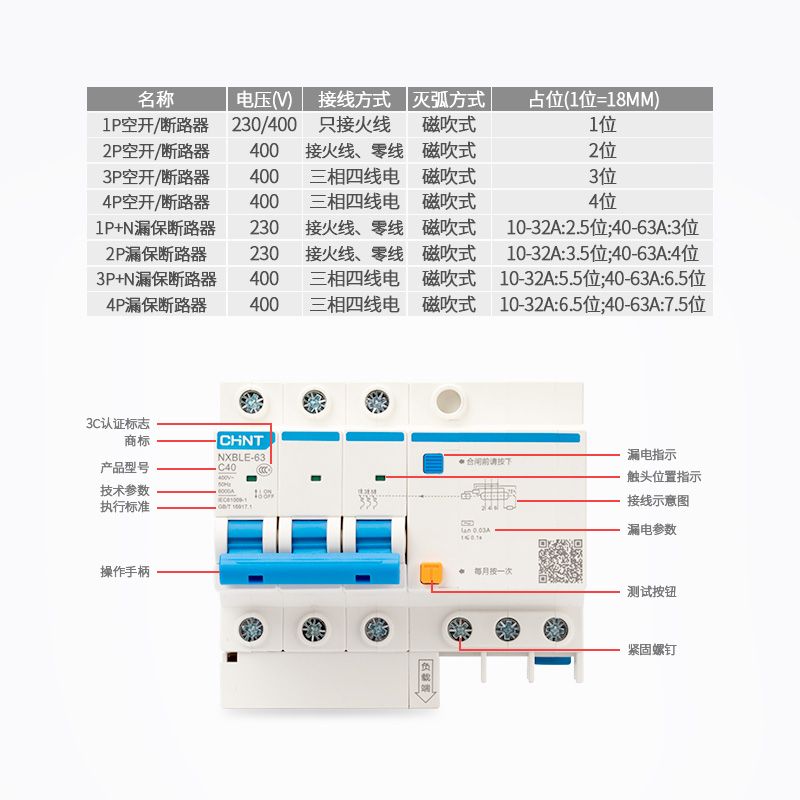

斷路器電氣性能參數的含義說明
2、額定頻率：額定頻率的標準值為50Hz。
2、額定電流：是在規定的使用和性能條件下能持續通過的電流的有效值。
4、額定短時耐受電流(熱穩定電流)：是指在規定的使用條件下，在規定的短時間內，斷路器設備在合閘狀態下能夠承載的電流的有效值。斷路器的額定短時耐受電流等于其額定短路開斷電流。
5、額定短時持續時間是指斷路器設備在合閘狀態下能承載的額定短時耐受電流的時間間隔，550～800kV斷路器設備的額定短路持續時間為 2s，252～363kV斷路器設備的額定短路持續時間為3s，126kV及以下斷路器設備的額定短路持續時間為4s。
6、額定峰值耐受電流（E83-004）是指在規定的使用條件下，斷路器設備在合閘狀態下能夠承載的額定短時耐受電流的第一個大半波的電流峰值。額定峰值耐受電流等于額定短路關合電流，且應等于2.5倍額定短時耐受電流的數值。按照系統的特性，可能需要高于2.5倍額定短時耐受電流的數值。
7、額定短路開斷電流：指在《高壓開關設備管理規范》的使用和性能條件下，斷路器所能開斷的最大短路電流。
8、額定短路關合電流：指在規定的使用和性能條件下，斷路器關合操作時，在電流出現后的瞬態過程中，流過斷路器一極的電流的第一個大半波的峰值。斷路器的額定短路關合電流是與額定電壓和額定頻率相對應的。
-
