斷路器交流耐壓試驗的試驗步驟及相關注意事項
2023.09.19一、試驗?zāi)康暮鸵饬x
斷路器交流耐壓試驗分為三相之間及對地耐壓和斷口耐壓。在絕緣電阻測試合格后一般需進行交流耐壓試驗，進一步鑒定斷路器絕緣性能。
二、試驗步驟

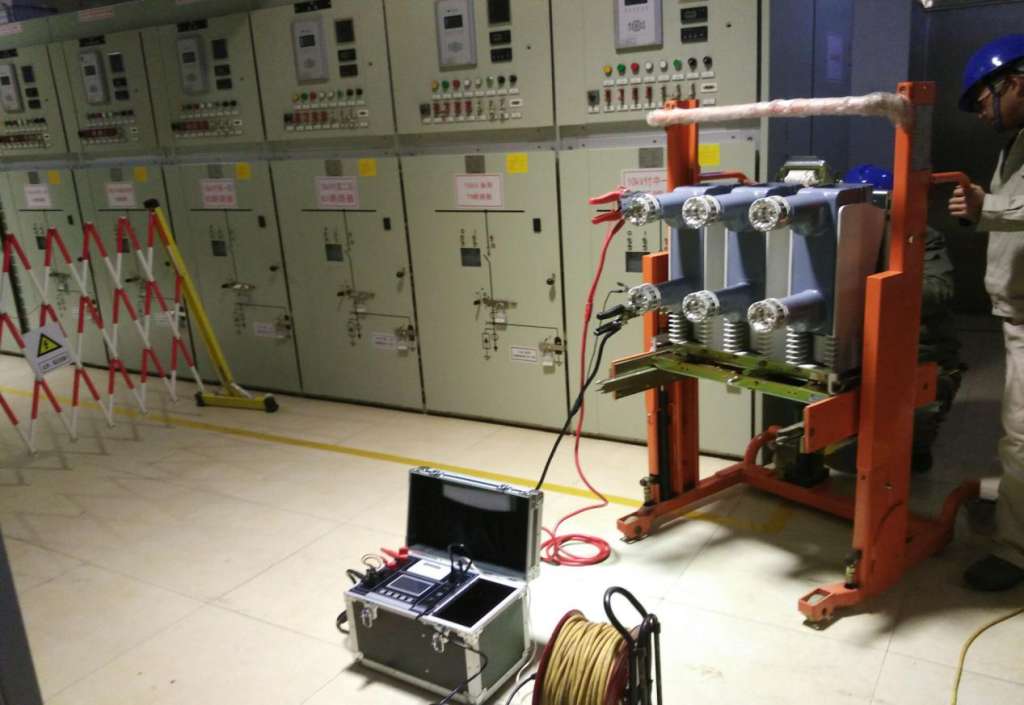

1、先進行斷口耐壓，將斷路器手車推出并分閘。控制箱和試驗變壓器接線接好，試驗變壓器高壓輸出端同時接斷路器三相上觸頭，三相下觸頭均接地。
2、接通電源，在控制箱上設置好試驗電壓和過流保護電流。按下合閘按鈕，緩慢升壓直至試驗電壓，計時1min；若試驗期間未出現擊穿放電現象，則耐壓試驗通過，將試驗電壓歸零后按下分閘按鈕。
3、再進行三相之間及地耐壓，將斷路器合閘。試驗變高壓輸出端接斷路器某一相上觸頭，其他兩相接地。
4、按同樣的方法依次進行各相的交流耐壓試驗。
三、注意事項
1、耐壓試驗屬于破壞性試驗，試驗前后均應進行絕緣電阻測試，且耐壓前后絕緣電阻相差不應超過30%。
2、加壓前應仔細檢查接線是否正確，并保持足夠的安全距離。升壓必須重零開始，升壓速度在40%試驗電壓前可快速升到，其后應以每秒3%試驗電壓的速度均勻升壓。
3、對于非手車式斷路器，需將斷路器兩端連線拆除后進行交流耐壓試驗。10kV斷路器交接性試驗中，斷口耐壓和相間及對地耐壓的試驗電壓一般為42kV。
