簡析plc與變頻器的三種連接方法
2024.01.101、利用PLC的模擬量輸出模塊控制變頻器
PLC的模擬量輸出模塊輸出0~5V電壓信號或4~20 mA電流信號，作為變頻器的模擬量輸入信號?？刂谱冾l器的輸出頻率，這種控制方式接線簡單，但需要選擇與變頻器輸入阻抗匹配的PLC輸出模塊，且PLC的模擬量輸出模塊價格較為昂貴，此外還需采取分壓措施使變頻器適應PLC的電壓信號范圍，在連接時注意將布線分開，保證主電路一側的噪聲不傳至控制電路。

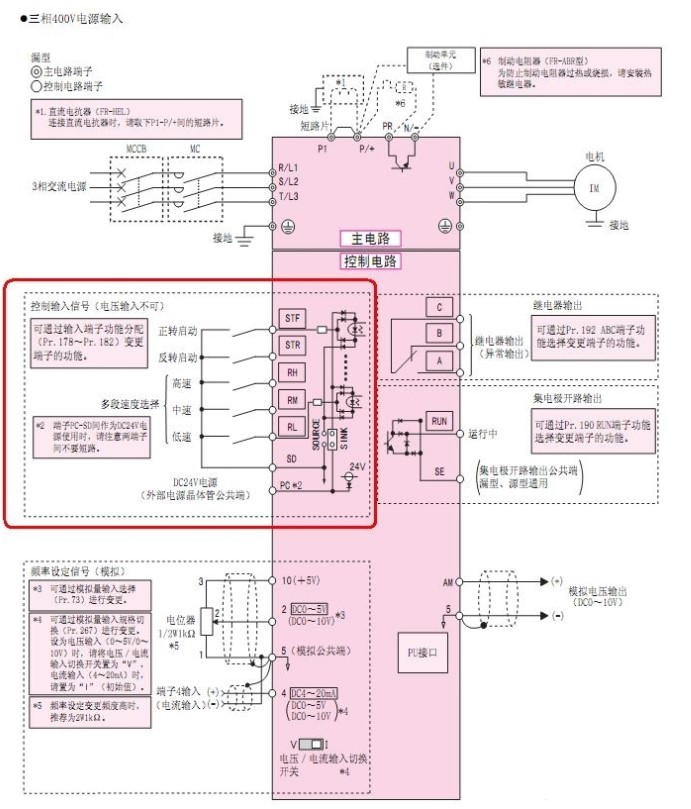

2、利用PLC的開關量輸出控制變頻器
PLC的開關輸出量一般可以與變頻器的開關量輸入端直接相連。這種控制方式的接線簡單，抗干擾能力強。利用PLC的開關量輸出可以控制變頻器的啟動/停止、正/反轉、點動、轉速和加減時間等，能實現較為復雜的控制要求，但只能有級調速。
3. PLC與485通信接口的連接
大部分的通用變頻器都有一個RS485串行接口(有的也提供RS232接口)，采用雙線連接，其設計標準適用于工業環境的應用對象。單一的RS485鏈路最多可以連接30臺變頻器，而且根據各變頻器的地址或采用廣播信息，都可以找到需要通信的變頻器。鏈路中需要有一個主控制器(主站)，而各個變頻器則是從屬的控制對象(從站)。
采用串行接口有以下優點:
1)大大減少布線的數量。
2)無須重新布線，即可更改控制功能。
3)可以通過串行接口設置和修改變頻器的參數。
4)可以連續對變頻器的特性進行監測和控制。
